снят с продажи

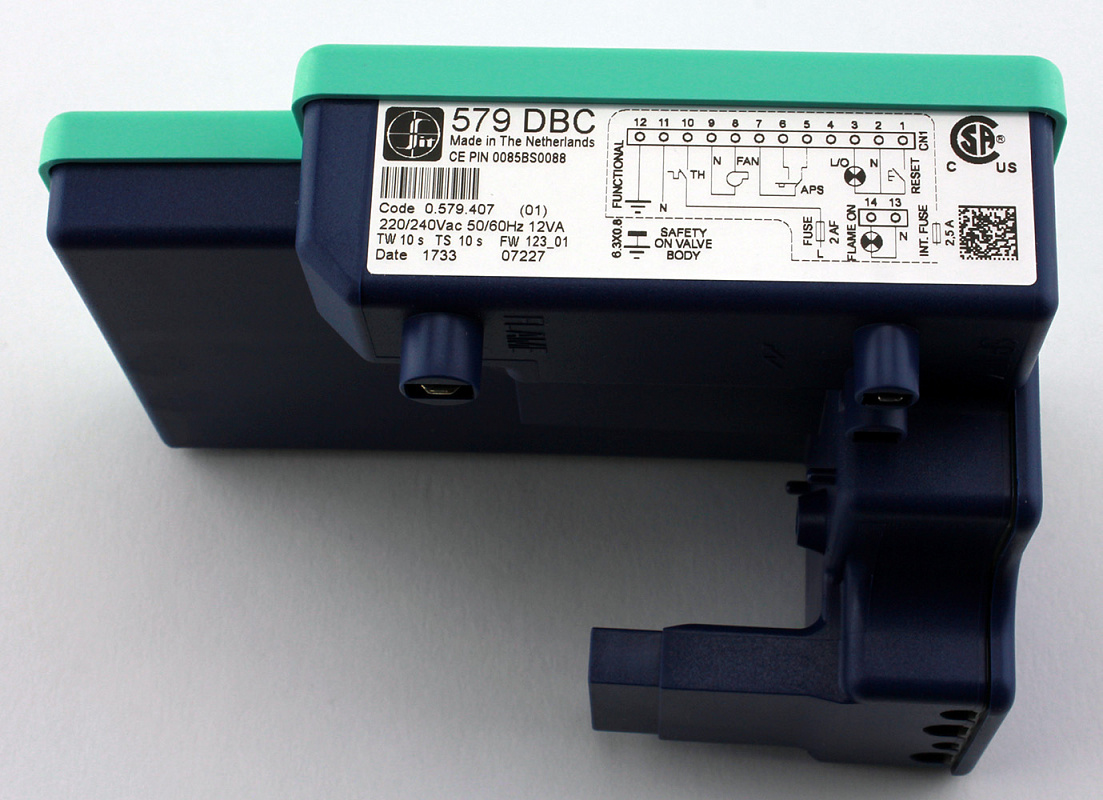

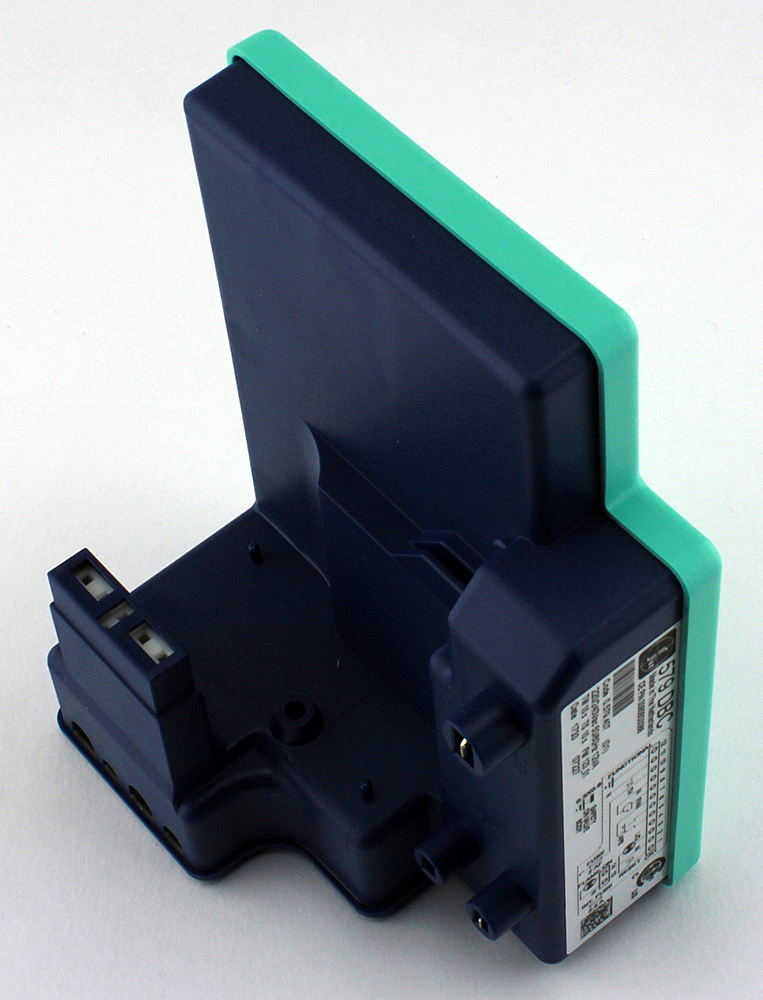

Цифровое устройство управления горелкой 579 DBC (блок) - это семейство электронных устройств со встроенными функциями, регулирующими безопасность и процесс горения в бытовых газовых приборах. Это семейство имеет те же функции, что и семейство 537 АВС, с которым оно взаимозаменяемо.
Устройство 579 DBC особенно подходит для установки в котлах, водонагревателях и генераторах горячего воздуха, как с естественной тягой, так и оборудованных вентиляторами. Все функции реализуются микропроцессором и продукт имеет сертификат соответствия самым строгим требованиям безопасности. Структура микропроцессора объединяет традиционные функции высокой надежности вместе с гибкостью под нужды установки и большими возможностями для дальнейшей адаптации путем добавления таких компонентов, как таймеры, функции нескольких попыток розжига и прочего.
Семейство устройств 579 DBC было специально разработано для установки на многофункциональные регулирующие устройства SIT 840, 845 и 848 SIGMA с использованием эксклюзивного пластикового корпуса, который интегрируется с клапаном и упрощает подсоединение катушек клапана. Дальнейшая адаптация устройства легко достижима за счет цифровой технологии. Вся аппаратная и программная архитектура разработаны компанией SIT и применены инновационная концепция и технологически продвинутые решения для получения наилучшей надежности и характеристик продукта.
ОСНОВНЫЕ ФУНКЦИИ:
- Компактный дизайн
- Непосредственное размещение на газовом клапане
- Встроенный блок розжига с EMC фильтром
- Прямой розжиг горелки (DBI) или за счет непостоянного пилотного пламени (IP)
- Функция ручного сброса и вывод удаленного сигнала о блокировке (энергонезависимый, т.е. сохраняющийся при сбросе и появлении питания)
- Многоштырьковые входные разъемы
- Используется отработанная технология электроники для высокой надежности эксплуатации
- Точные и повторяемые тайминги (времена задержек)
- Несколько попыток розжига
- Ионизационный контроль пламени
- Подтверждение СЕ в соответствие со стандартом EN 298:2003
- Повторение цикла розжига после потери пламени во время эксплуатации
- Визуализация постоянной блокировки, без наличия термостата
- Устройство пригодно для применения в широком диапазоне температур
окружающей среды
Устройство 579 DBC особенно подходит для установки в котлах, водонагревателях и генераторах горячего воздуха, как с естественной тягой, так и оборудованных вентиляторами. Все функции реализуются микропроцессором и продукт имеет сертификат соответствия самым строгим требованиям безопасности. Структура микропроцессора объединяет традиционные функции высокой надежности вместе с гибкостью под нужды установки и большими возможностями для дальнейшей адаптации путем добавления таких компонентов, как таймеры, функции нескольких попыток розжига и прочего.
Семейство устройств 579 DBC было специально разработано для установки на многофункциональные регулирующие устройства SIT 840, 845 и 848 SIGMA с использованием эксклюзивного пластикового корпуса, который интегрируется с клапаном и упрощает подсоединение катушек клапана. Дальнейшая адаптация устройства легко достижима за счет цифровой технологии. Вся аппаратная и программная архитектура разработаны компанией SIT и применены инновационная концепция и технологически продвинутые решения для получения наилучшей надежности и характеристик продукта.
ОСНОВНЫЕ ФУНКЦИИ:
- Компактный дизайн
- Непосредственное размещение на газовом клапане
- Встроенный блок розжига с EMC фильтром
- Прямой розжиг горелки (DBI) или за счет непостоянного пилотного пламени (IP)
- Функция ручного сброса и вывод удаленного сигнала о блокировке (энергонезависимый, т.е. сохраняющийся при сбросе и появлении питания)
- Многоштырьковые входные разъемы
- Используется отработанная технология электроники для высокой надежности эксплуатации
- Точные и повторяемые тайминги (времена задержек)
- Несколько попыток розжига
- Ионизационный контроль пламени
- Подтверждение СЕ в соответствие со стандартом EN 298:2003
- Повторение цикла розжига после потери пламени во время эксплуатации
- Визуализация постоянной блокировки, без наличия термостата
- Устройство пригодно для применения в широком диапазоне температур
окружающей среды
| Рабочая температура окружающие среды | от -20 °С до +60 °С |
| Влажность | 90% макс при 40 °С |
| Напряжение питания |
230 В -15%, +10%, 50-60 Гц |
| Потребление энергии | 12 ВА |
|
Электрические данные: - газовые клапаны - вентилятор - сигнализация (alarm) |
230 В; 0,5 А; cosϕ≥ 0.4 230 В; 1 А; cosϕ≥ 0.6 230 В; 1А; cosϕ=1 |
|
Электрические присоединения: - высоковольтный электрод - электрод ионизации - другие присоединения |
male fast-on коннектор 2,8 x 0,5 мм male fast-on коннектор 4,8 x 0,8 мм male Molex series 2599 подходит для female Molex series 3001 и 3002 или совместимого |
|
Степень защиты |
Стандарт IP 40, IP 44 с уплотнениями |
|
Тайминги: - минимальное время ожидания Tw или время продувки Tp - максимальное время безопасности Ts |
1 ... 240 сек 3 ... 120 сек |
|
Фиксация пламени: - минимальный ток ионизации - рекомендуемый ток ионизации |
0,9 мкА в 3 раза больше чем минимальный ток |
|
Предохранители: - внутренний - внешний |
2,5 A быстродействующий максимум 2 A быстродействующий |
|
Розжиг: - напряжение при розжиге - частота повторения - максимальная длина кабеля - зазор для искры |
15 кВ при нагрузке 30 пкФ 25 Гц стандартно (4:50 Гц) 1 м 2-4 мм |
|

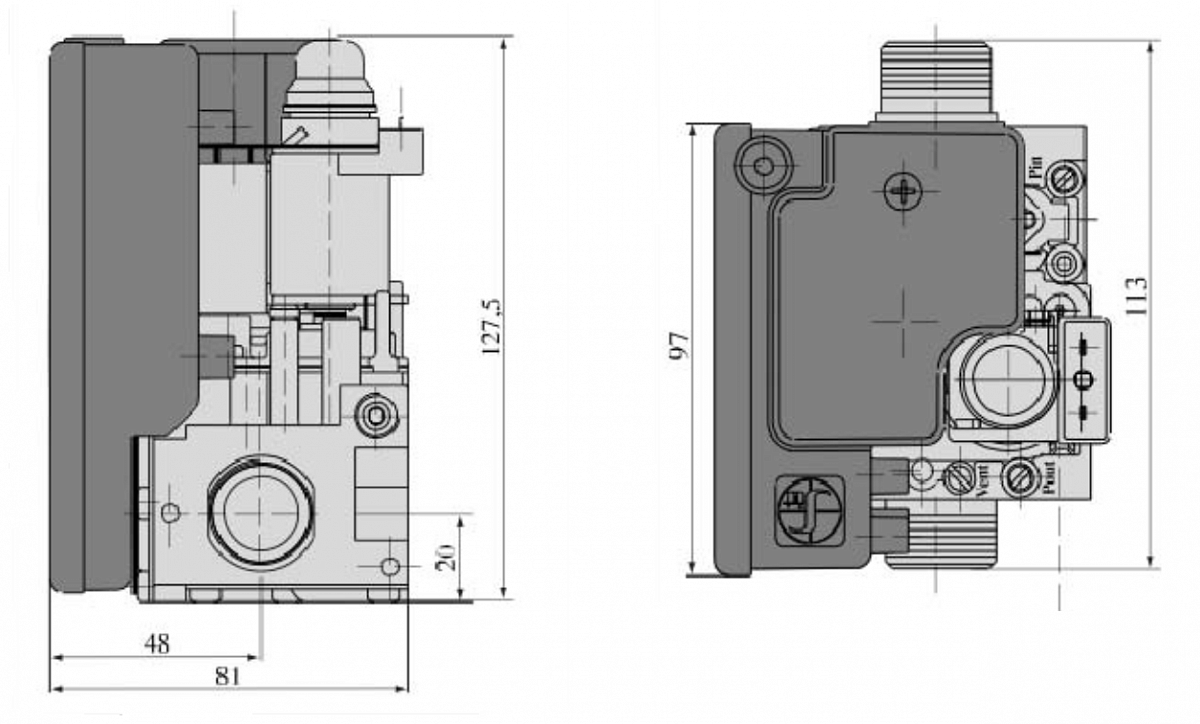

Монтаж |
Непосредственно на многофункциональные газовые регуляторы |
