снят с продажи

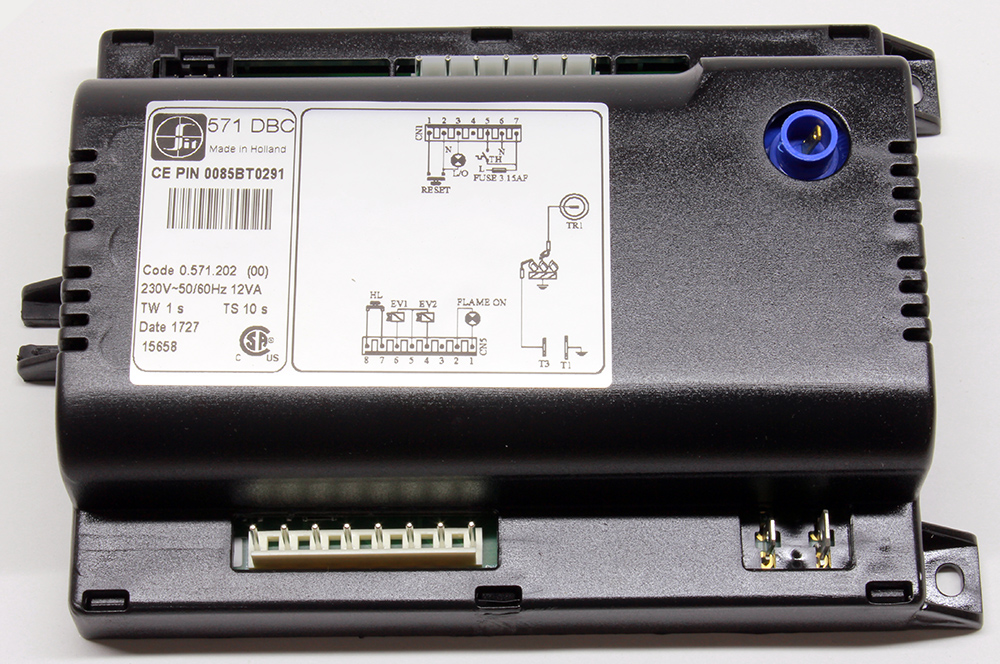

Контроллер 571 DBC относится к семейству устройств с электронным розжигом для газоиспользующих установок. Все функции управляются микропроцессором и продукт имеет сертификат соответствия самым строгим требованиям безопасности органов сертификации Европы и CSA.
Структура микроконтроллера объединяет традиционные функции высокой надежности вместе с гибкостью под нужны установки. Семейство продуктов 571 DBC было специально разработано для использования в широкой гамме газоиспользующих установок. Возможно легко адаптировать продукт под нужны установки за счет цифрой технологии. Вся аппаратная и программная архитектура разработаны компанией SIT и применены инновационная концепция и технологически продвинутые решения для получения наилучшей надежности и характеристик продукта.
ОСНОВНЫЕ ФУНКЦИИ:
- Компактный дизайн
- Встроенный блок розжига с фильтром EMC или устройство розжига от горячей поверхности
- Прямой розжиг горелки (DBI) или от вспомогательного клапана
- Вывод удаленного сигнала о блокировке
- Многоштырьковые входные разъемы
- Используется отлаженная электронная технология для высокой надежности работы
- Точные и повторяемые тайминги
- Многочисленные попытки розжига
- Ионизационный контроль пламени
- Соответствие CSA и CE
- Повторение цикла розжига после потери пламени во время эксплуатации
- Пригодно для использования в установках в широком диапазоне температуры окружающей среды
- ROHS соответствует
Структура микроконтроллера объединяет традиционные функции высокой надежности вместе с гибкостью под нужны установки. Семейство продуктов 571 DBC было специально разработано для использования в широкой гамме газоиспользующих установок. Возможно легко адаптировать продукт под нужны установки за счет цифрой технологии. Вся аппаратная и программная архитектура разработаны компанией SIT и применены инновационная концепция и технологически продвинутые решения для получения наилучшей надежности и характеристик продукта.
ОСНОВНЫЕ ФУНКЦИИ:
- Компактный дизайн
- Встроенный блок розжига с фильтром EMC или устройство розжига от горячей поверхности
- Прямой розжиг горелки (DBI) или от вспомогательного клапана
- Вывод удаленного сигнала о блокировке
- Многоштырьковые входные разъемы
- Используется отлаженная электронная технология для высокой надежности работы
- Точные и повторяемые тайминги
- Многочисленные попытки розжига
- Ионизационный контроль пламени
- Соответствие CSA и CE
- Повторение цикла розжига после потери пламени во время эксплуатации
- Пригодно для использования в установках в широком диапазоне температуры окружающей среды
- ROHS соответствует
| Рабочая температуры окружающей среды | от -20 °С до +60 °С |
| Влажность | 90% макс при 40 °С |
| Напряжение питания |
120 В -15%, +10%, 50-60 Гц 220-240 В -15%, +10%, 50-60 Гц |
| Потребление энергии | 20 ВА |
|
Электрические данные: - газовые клапаны - вентилятор - сигнализация (alarm) |
1 А; cosϕ≥ 0.4 0.5 А; cosϕ≥ 0.6 1А; cosϕ=1 |
|
Электрические присоединения: - высоковольтный электрод - электрод ионизации - другие присоединения |
male fast-on коннектор 2,8 x 0,5 мм male fast-on коннектор 4,8 x 0,8 мм Molex разъемы |
|
Степень защиты |
Стандарт IP 00 |
|
Тайминги: - минимальное время ожидания Tw или время продувки Tp - максимальное время безопасности Ts - количество попыток розжига - время между продувками |
1 ... 60 сек 3 ... 120 сек 1 ... 10 0 ... 240 с |
|
Фиксация пламени: - минимальный ток ионизации - рекомендуемый ток ионизации |
0,9 мкА в 3 раза больше чем минимальный ток |
|
Предохранители: - внутренний |
4 A быстродействующий |
|
Розжиг: - напряжение при розжиге - частота повторения - максимальная длина кабеля - зазор для искры |
15 кВ при нагрузке 30 пкФ 25 Гц стандартно 1 м 2-4 мм |
|
Температура хранения |
от -30 °С до +80 °С |
